Ступицы рабочих колес (приварные и под соединение болтами)

Ступицы под соединение болтами (прикручиваемые ступицы) типа SM и BF

Ступицы под соединение болтами типа SM и BF предназначены для соединения рабочего колеса вентилятора непосредственно на вал. Изготавливаются с коническим отверстием под втулки тапербуш. Материал ступиц – серый чугун. Для предотвращения коррозии на все ступицы наносится фосфатирование.

Рабочее колесо вентилятора соединяется со ступицей при помощи болтов, а сама ступица соединяется с валом через закрепительную втулку тапербуш. Для удобства подбора втулок тапербуш к ступицам SM и BF, цифры в обозначении ступиц такие как первые цифры в обозначении втулок тапербуш. Например, к ступицам SM12 или BF12 подходят втулки тапербуш 1210, а к ступицам SM16 или BF12 соответственно втулки тапербуш 1610. Необходимо только определится с посадочными размерами на вал.

Важно, что втулки тапербуш не поставляются в комплекте к ступицам, а заказываются отдельно!

Ассортимент промышленных ступиц рабочих колес, которые мы предлагаем к продаже с нашего склада

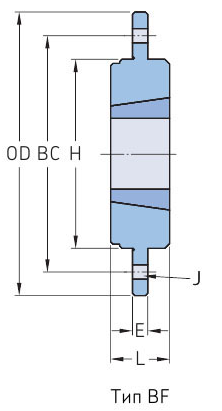

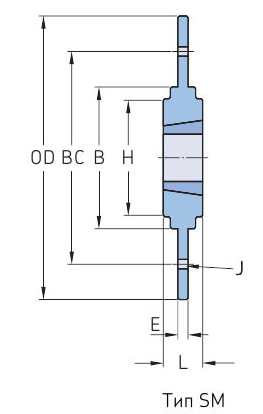

Отличие ступиц SM и BF

Тип	Номер втулки	Размеры в мм
		OD	B	BC	L	E	H	J*
BF12	1210	120	80	100	25	6,5	–	6 x 6,6
BF16	1610	130	90	110	25	6,5	–	6 x 6,6
BF20	2012	145	100	125	32	8,5	–	6 x 9,0
BF25	2517	185	130	155	44	11,5	–	6 x 11,0
BF30	3020	220	165	190	50	11,5	–	6 x 13,0



Тип	Номер втулки	Размеры в мм
		OD	B	BC	L	E	H	J*
SM12	1210	180	90	135	25	6,5	75	6 x 7,5
SM16	1615	200	110	150	38	7,5	85	6 x 7,5
SM20	2012	270	140	190	32	8,5	110	6 x 9,5
SM25	2517	340	170	240	45	9,5	125	8 x 11,5
SM30-1	3020	430	220	300	51	13,5	160	8 x 13,5
SM30-2	3020	485	250	340	51	13,5	160	8 x 13,5

Ступицы под соединение болтами или прикручиваемые ступицы поставляются двух типов SM и BF. У каждого типа по 6 типоразмеров:

• SM – SM12, SM16, SM 20, SM25, SM30-1, SM30-2
• BF – BF12, BF16, BF20, BF25, BF30-1, BF30-2

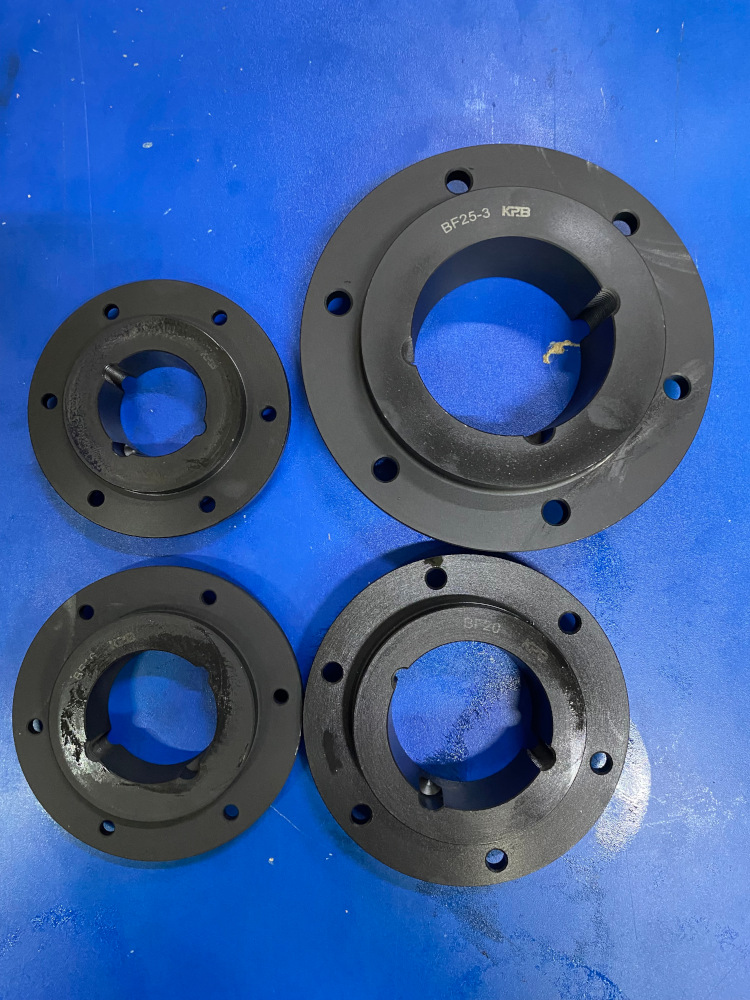

Фото ступиц под соединение болтами

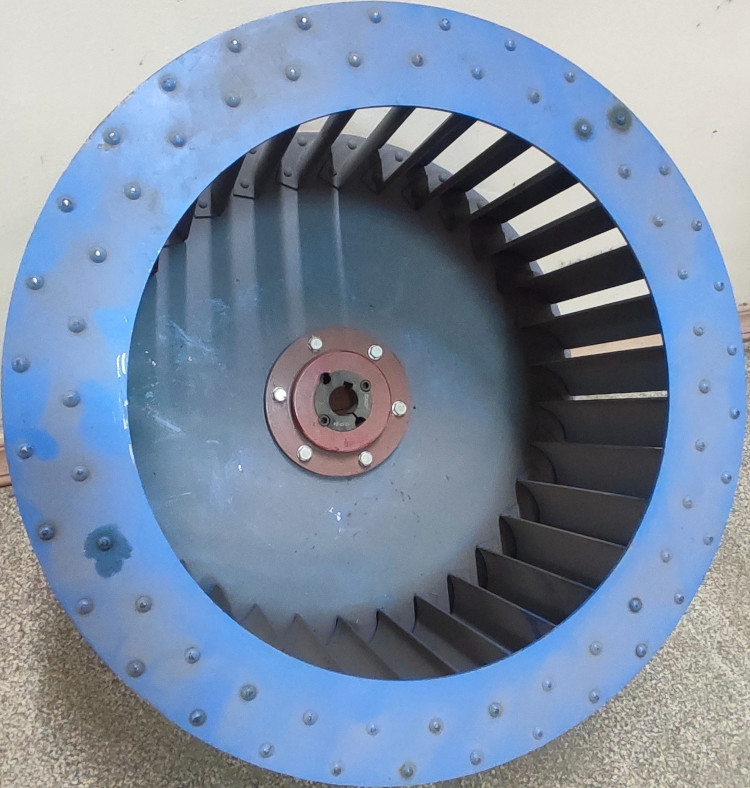

Пример рабочего колеса вентилятора со ступицей под соединение болтами
